Szögletes érintkező golyóscsapágyak: átfogó útmutató

I. Bevezetés a szögletes érintkezési golyóscsapágyakba

1. Mi az a szögletes érintkezési golyóscsapágy?

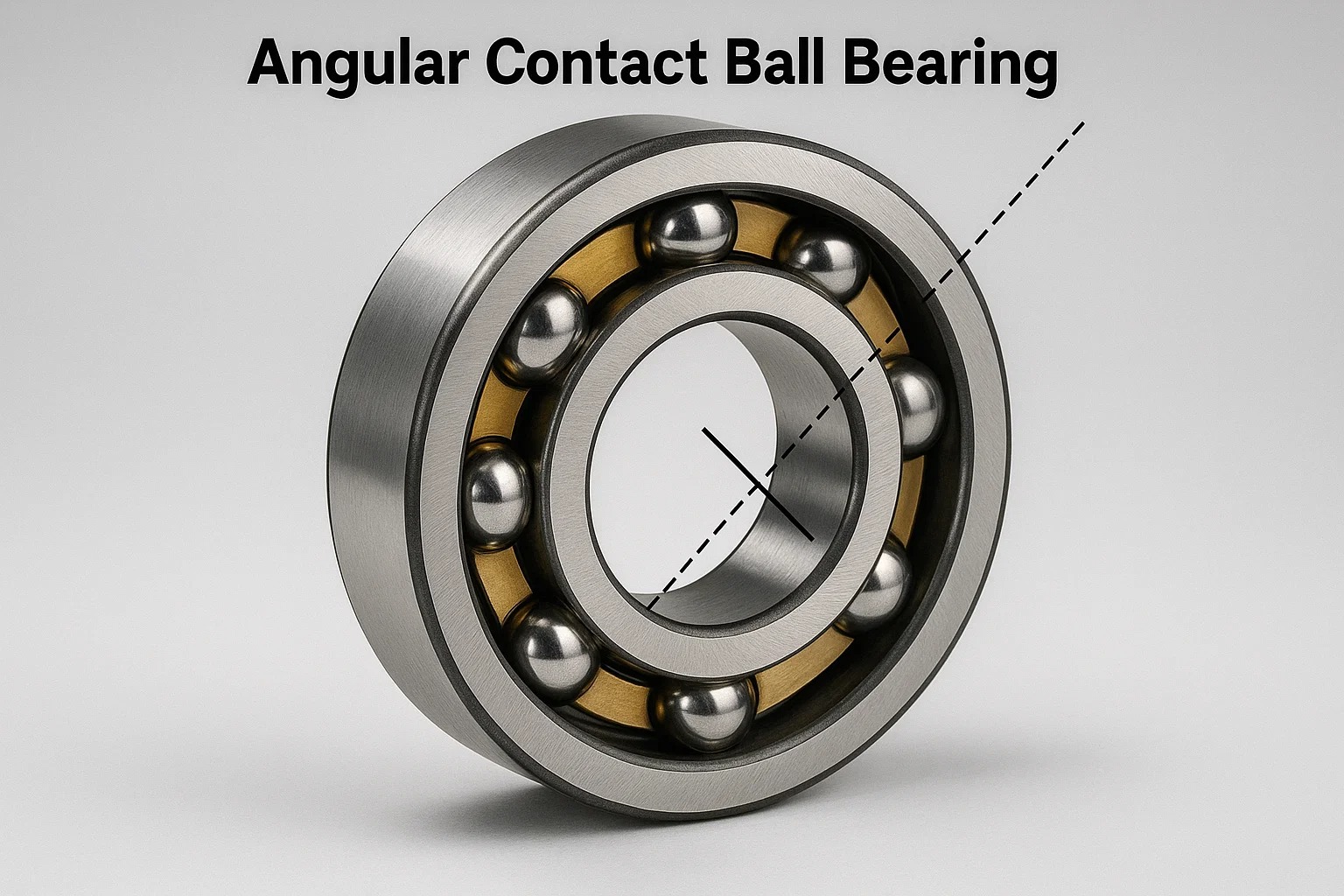

Egy szögletes érintkezési golyóscsapágy egy speciális típusú gördülőelem-csapágy, amelyet a befogadáshoz terveztek mind a radiális, mind az axiális terhelés egyszerre - Ellentétben a mély hvagyonygömbcsapágyakkal, amelyek elsősorban a radiális terheléseket kezelik, a szögletes érintkezési csapágyak

funkció egy pontosan megtervezett érintkezési szög A belső és a külső versenyek és a golyók között. Ez a szög lehetővé teszi számukra, hogy a radiális erők mellett egy irányban hatékonyan támogassák a tengelyirányú erőket.

Meghatározás és alapfunkció: A magjában egy szögletes érintkezési golyóscsapágy megkönnyíti a forgási mozgást, miközben pontosan szabályozza a gépkomponensek relatív helyzetét. Egyedülálló kialakítása lehetővé teszi, hogy a csapágytengelyhez viszonyítva hordozható terheléseket. Ez a képesség elengedhetetlen azokban az alkalmazásokban, ahol mind oldalirányú, mind tolóerők vannak jelen, így ideálisak különféle ipari és autóipari felhasználásokhoz.
Főbb jellemzők és tervezési jellemzők: Ezen csapágyak meghatározó tulajdonsága a érintkezési szög , amely a vonal közötti szög, amely a labda érintkezési pontjait a sugárirányú síkban és a csapágytengelyre merőleges vonal és egy vonal között összeköti. Ez a szög változhat, jellemzően kezdve 15–40 fok , az adott csapágy kialakításától és a tervezett alkalmazástól függően. A magasabb érintkezési szög általában nagyobb tengelyirányú terhelési kapacitást biztosít, míg a kisebb szög jobban megfelel az alacsonyabb tengelyirányú terhelésű nagysebességű alkalmazásokhoz.

Jellemző	Leírás
Érintkezési szög	Ez a kritikus szög, amely meghatározza a sugárirányú és tengelyirányú terhelési kapacitás - Általában a 15 ° (a nagy sebességre és az alacsonyabb tengelyirányú terhelésekre optimalizálva) 40 ° (A magas axiális terhelésekhez optimalizálva). A nagyobb szög több axiális terhelési támogatást jelent.
Elválasztható kialakítás	A A külső gyűrű gyakran elválasztható a belső gyűrű és a golyóegységből. Ez a tervezési szolgáltatás leegyszerűsíti a rögzítési folyamatot, és lehetővé teszi a speciális belső engedélyek pontos kiválasztását vagy az előterhelések alkalmazását a telepítés során.
Egyirányú tengelyirányú terhelés	Stésard egysoros A szögletes érintkezési golyóscsapágyak befogadására szolgálnak tengelyirányú terhelések csak egy irányba - A tengelyirányú terhelések mindkét irányból történő kezeléséhez általában be vannak használva duplex elrendezések (páros készletek) vagy AS kétsoros csapágyak .
Nagy pontosságú	Ezeket a csapágyakat nagyon szoros toleranciákra gyártják, biztosítva nagy pontosság és minimális rutam - Ez a pontosság elengedhetetlen az igényes alkalmazásokhoz, például a szerszámgép -orsókban található, ahol még a mikroszkopikus eltérések is befolyásolhatják a teljesítményt.
Merevség	Ha megfelelően előkészített , a szögletes érintkezési golyóscsapágyak kivételesen kínálnak nagy merevség - Ez minimalizálja a tengelyek elhajlását terhelés alatt, és jelentősen javítja a rendszer teljes teljesítményét, különösen a precíziós kritikus alkalmazásokban, ahol a stabilitás kiemelkedően fontos.

2. Miért válassza a szögletes érintkezési golyóscsapágyakat?

A szögletes érintkezési golyócsapágyakat kiválasztják a kiváló teljesítményükhöz olyan meghatározott működési körülmények között, ahol más csapágytípusok elmaradhatnak.

Előnyök más csapágytípusokkal szemben:
- Kombinált terhelési kapacitás: A legjelentősebb előnyeik az a képesség, hogy hatékonyan szállítsák a Radiális és tengelyirányú terhelések kombinációja egyidejűleg. Ez megkülönbözteti őket a mély groove golyócsapágyaktól (elsősorban radiális) vagy a tolócsapágyaktól (elsősorban axiális).
- Nagy sebességű képesség: Optimalizált belső geometriájuk, pontos gyártásuk és gyakran könnyebb ketrecek (például poliamid vagy fenolos gyanta) miatt, nagyon nagy forgási sebességgel működhetnek, csökkentett hőtermelés mellett.
- Nagy pontosság és merevség: Kiváló futási pontosságot és merevséget kínálnak, ideálisak azokhoz az alkalmazásokhoz, amelyek pontos pozicionálást, minimális elhajlást és alacsony rezgést igényelnek. Az előre betöltött konfigurációkban történő használatakor gyakorlatilag kiküszöbölhetik a belső távolságot, ami kivételes merevséghez vezet.
- Sokoldalú konfigurációk: Rendelkezésre áll egysoros, kettős soros és négypontos kapcsolattartó minták , ők is kombinálhatók duplex elrendezések (Szemtől szemben, hátrányos vagy tésem) a terhelési képesség, a merevség és a felborulási pillanatok kezelésének képessége érdekében.
Alkalmazások, ahol kiemelkednek: Ezeket a csapágyakat gyakran igénylő környezetben találják meg nagy pontosság, nagy sebesség és jelentős axiális erők kezelése - A kombinált terhelések támogatásának képessége nélkülözhetetlenné teszi őket a különféle igényes gépekben. A gyakori alkalmazások a következők:
- Szerszámgép orsók: Alapvető fontosságú a pontos vágási és őrlési műveletek szempontjából.
- Autóvitel és kerékcsapágyak: A jármű súlyának és a kanyarodási erőknek a kezelése.
- Szivattyúk és kompresszorok: A forgó tengelyeket kombinált folyadék és mechanikus terhelések mellett tartja.
- Elektromos motorok: Különösen a nagyobb, nagysebességű mintákban.
- Robotika: Pontos és megismételhető mozgás biztosítása a robotcsuklókban és a hajtóművekben.

Ii. A tervezés és a funkcionalitás megértése

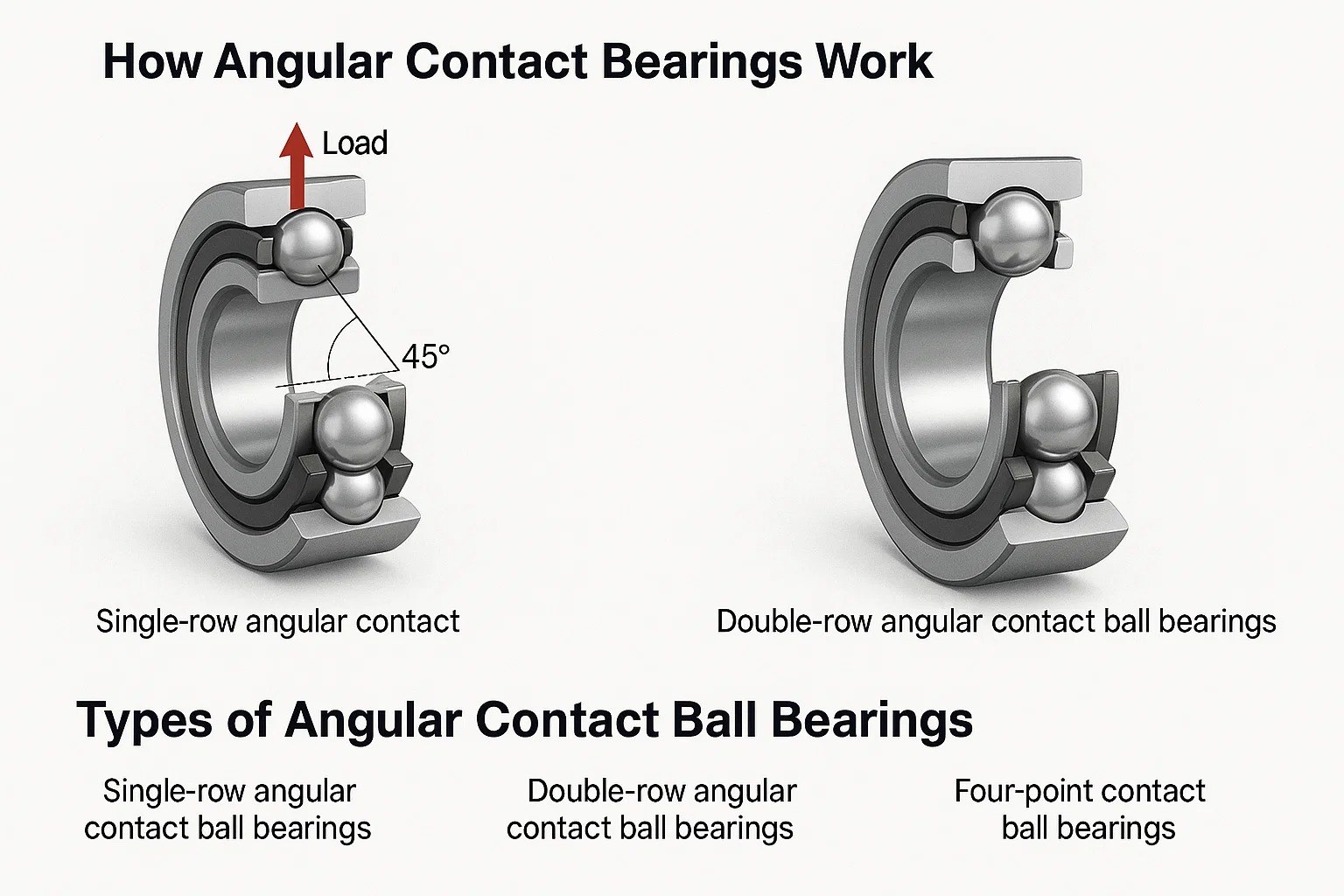

1. Hogyan működnek a szög érintkezési csapágyak

A szögletes érintkezési golyócsapágy működési elve annak érintkezési szög , amely diktálja, hogyan terjesztik és támogatják a terheléseket.

Az érintkezési szög magyarázata: Ha egy terhelést, különösen egy axiális terhelést alkalmaznak egy szögletes érintkezési golyóscsapágyra, a golyókat kissé elmozdítják a versenypályák mentén. Ez az elmozdulás elliptikus érintkezési területet hoz létre az egyes golyók és a belső és a külső versenyek között. A érintkezési szög az a szög, amelyet egy vonal alakít ki az érintkező ellipszis közepén, és egy vonal merőleges a csapágy forgási tengelyére. Ez a szög alapvető fontosságú, mert meghatározza az alkalmazott terhelés arányát, amelyet a tengelyirányban sugárirányban hordoznak. Például a nagyobb érintkezési szög (például 40 °) azt jelenti, hogy a csapágy jobban felszerelt a nehezebb tengelyirányú terhelések kezelésére, míg a kisebb szög (pl. 15 °) alkalmasabb a nagysebességű alkalmazásokhoz, ahol a sugárirányú terhelések dominálnak, és az axiális terhelések könnyebbek.
Terheléseloszlás és támogatás: A szög érintkezési csapágyban lévő golyók általában a előterhel (akár a gyártásból származó, vagy a telepítés során alkalmazzák). Ez az előterhelés biztosítja a folyamatos érintkezést mindkét versenyzővel, még változó terhelések mellett is, ami elengedhetetlen a nagy merevség szempontjából, és hogy megakadályozza a golyók csúszását, különösen nagy sebességgel. Ha kombinált sugárirányú és tengelyirányú terhelést alkalmaznak, az erőket hatékonyan továbbítják a golyókon az érintkezési szögben, hatékonyan elosztva a feszültséget egy nagyobb területen, mint a tisztán radiális csapágy. Ez a kialakítás kiváló támogatást és stabilitást biztosít összetett terhelési körülmények között.

2.

A szögletes érintkezési golyóscsapágyak különféle konfigurációkban vannak, amelyek mindegyike különféle terhelési kapacitásokhoz, merevségi követelményekhez és alkalmazási igényekhez megfelelő.

Egysoros szögletes érintkezési golyóscsapágyak: Ezek a leggyakoribb típusok, és a tengelyirányú terheléseket képesek befogadni Csak egy irány - Ennek az egyirányú tengelyirányú terhelési képességnek köszönhetően mindkét irányban a tengelyirányú terhelések támogatása vagy a magasabb merevség elérése és a felborulási pillanatok kezelése gyakran használják őket duplex elrendezések - Ezek magukban foglalják a két egysoros csapágy összeállítását egyeztetett párként.

Duplex elrendezés	Leírás	Kulcsfontosságú jellemzők
Szemtől szemben (DF)	Két csapágy van felszerelve szélesebb arcukkal, így az érintkezési vonalak a csapágytengely felé konvergálnak.	A jó merevség, képes kezelni a megdöbbentő pillanatot, a mérsékelt sebességet.
Back-to-back (DB)	Két csapágy van felszerelve keskenyebb arcukkal, így az érintkezési vonalak eltérnek a csapágytengelytől.	Maximális merevség , Kiváló a felborulási pillanatok kezelésére, ideális a nagy pontosságú orsókhoz.
Tésem (DT)	Két csapágy van ugyanabba az irányba, az érintkezési vonalak párhuzamával.	Tervezett Rendkívül magas tengelyirányú terhelési kapacitás egy irányban , A terhelés egyenletesen megosztja.

Kettős sorú, szögletes érintkező golyóscsapágyak: Ezek a csapágyak alapvetően két egysoros szög érintkezési csapágyat kombinálnak egyetlen egységbe. Úgy tervezték, hogy befogadják tengelyirányú terhelések mindkét irányban és gyakran akkor választják, ha nagy merevségű kompakt kialakításra van szükség, amely kiküszöböli a különálló duplex elrendezések szükségességét. Különböző belső tervekkel és érintkezési szögekkel kaphatók, hogy megfeleljenek a meghatározott igényeknek.
Négypontos érintkező golyóscsapágyak: Ezek egyedi, egysoros, szögletes érintkezőgömbölyű csapágyak, amelyek a támogatásra tervezték a versenypályákat tengelyirányú terhelések mindkét irányban - A belső gyűrű általában megoszlik, és négy érintkezési pont van a golyók és a versenyek között (kettő a belső gyűrűn, kettő a külső gyűrűn). Ez a kialakítás lehetővé teszi számukra, hogy kezeljék a fordított tengelyirányú terheléseket, miközben kevesebb axiális teret vesznek fel, mint két egysoros csapágy. Különösen hasznosak az időszakos vagy váltakozó tengelyirányú terhelésekkel rendelkező alkalmazásokhoz, kompakt és hatékony megoldást kínálva.

Iii. Főbb jellemzők és előnyök

A szögletes érintkezési golyóscsapágyak a különféle iparágakban nagyra értékelik, megkülönböztetett teljesítmény -előnyeik miatt. Tervezésük lehetővé teszi számukra, hogy kiemelkedjenek olyan helyzetekben, amelyek nagy terhelési kapacitást, kivételes sebességet és pontos működést igényelnek.

1. Nagy terhelési kapacitás

A szögletes érintkezési golyóscsapágyakat a jelentős terhelések kezelésére tervezték, különösen akkor, ha ezek a terhelések erők kombinációja.

Axiális és sugárirányú terheléskezelés: A érintkezési szög az elsődleges tényező, amely meghatározza, hogy a szögletes érintkezési csapágy mennyire képes kezelni a tengelyirányú és sugárirányú terheléseket. Csapágyak nagyobb érintkezési szögek (például 40 fok) optimalizálva van a nehezebb tengelyirányú terhelésekhez, így azok alkalmassá válnak, ahol jelentős tolóerő van jelen. Ezzel szemben azok, akiknek Kisebb érintkezési szögek (például 15 fok) jobban megfelelnek a nagyobb sebességeknek és alkalmazásoknak, ahol a sugárirányú terhelések dominálnak. Ez a konkrét kialakítás lehetővé teszi az erők hatékony átvitelét a forgó tengelyről a golyókon keresztül a helyhez kötött házba, vagy fordítva, hatékonyan elosztva a stresszt.
Terhelési kombinációk: Ezen csapágyak egyik legnagyobb erőssége az, hogy képesek kezelni kombinált rakományok , amelyek mind a radiális, mind a tengelyirányú erők keveréke. Ez elengedhetetlen számos ipari alkalmazásban, ahol a gépek összetett, többirányú erőket tapasztalnak. Amikor két szög érintkezési csapágy van felszerelve a duplex elrendezés (DB vagy DF), kombinált tengelyirányú terhelési kapacitásuk jelentősen javul, és képesek támogatni a felborulási pillanatok támogatását, amelyek kritikusak az olyan alkalmazásokban, mint a szerszámgép -orsók.

2. nagysebességű teljesítmény

A szögletes érintkezési golyóscsapágyak kialakítása kivételesen jól illeszkedik a nagysebességű működéshez, ami számos modern gépben kritikus követelmény.

A nagysebességű alkalmazások tervezési megfontolásai: A súrlódásból származó hőtermelés minimalizálása és a magas fordulatszámok stabilitásának biztosítása érdekében a nagysebességű alkalmazásokhoz szánt csapágyak általában tartalmaznak Kisebb érintkezési szögek (körülbelül 15-25 fok). Gyakran beépítik nagy pontosságú golyók és versenyek , együtt Optimalizált ketrectervek - Könnyebb ketrec anyagok, például fenolos gyanta vagy poliamid , gyakran használják a tömeg és a tehetetlenség csökkentésére, tovább hozzájárulva az alacsonyabb súrlódáshoz és a hőhez. Ezenkívül a nagysebességű mintákban gyakran minimális előterhelést alkalmaznak a túlzott hőfelépítés megakadályozása érdekében, amely veszélyeztetheti a teljesítményt és az élettartamot.
Kenési követelmények: A megfelelő kenés kiemelkedően fontos a nagysebességű teljesítmény fenntartásához és az élettartam meghosszabbításához. Ez gyakran magában foglalja a specializált használatát Olajok vagy zsírok Megfelelő viszkozitással és adalékanyagokkal, amelyek ellenállnak a magas hőmérsékleteknek és a nyíróerőknek a lebontás nélkül. Néhány extrém nagysebességű alkalmazásban a fejlett kenési rendszerek, mint például olaj-levegő kenés alkalmazzák. Ezek a rendszerek biztosítják a friss kenőanyag állésó, pontosan mértellátását, miközben egyidejűleg segítik a hőt, és hatékonyan lehűtik a csapágyat működés közben.

3. Pontosság és merevség

A szögletes érintkezési golyócsapágyakat gyakran választják olyan alkalmazásokra, ahol a pontosság és a merevség nem tárgyalható.

A nagy pontosságot igénylő alkalmazások: Ezek a csapágyak nélkülözhetetlenek azokban az alkalmazásokban, ahol pontos pozicionálás és minimális rutam legfontosabb. Kiváló példa az szerszámgép orsók , ahol a vágószerszámnak szélsőséges pontosságot kell tartania, hogy szoros tűrésű és kiváló minőségű felületi kivitelű alkatrészeket állítsanak elő. Hasonlóképpen, robotfegyverek , a pontos együttes mozgás, amelyet ezen csapágyak megkönnyítenek, elengedhetetlen a pontos manipulációs és összeszerelési feladatokhoz.
A kifutás és az eltérés minimalizálása: A szög érintkezési csapágyak velejáró kialakítása, különösen akkor használva előre betöltött duplex elrendezések , kivételes merevség - Az előterhelés hatékonyan kiküszöböli a csapágyon belüli belső engedélyeket, ami terhelés alatt minimális elhajlást eredményez. Ez a magas merevség és az ebből fakadó nagyon alacsony kiáramlás (a valódi forgástól való eltérés) közvetlenül a fokozott megmunkálási pontossághoz, a rendszer javításához és a csökkentett rezgéshez vezet, hozzájárulva egy stabilabb és megbízhatóbb művelethez.

Iv. Anguláris érintkezési golyóscsapágyak alkalmazásai

A szögletes érintkezési golyóscsapágyak sokoldalúságuk és kivételes teljesítményjellemzőik miatt az iparágak és a gépek széles skálájában találhatók. Képességük a kombinált terhelések kezelésére, a nagy sebességgel és a nagy pontossággal sok kritikus alkalmazásban nélkülözhetetlenné teszi őket.

1. Szerszámgépek

A szerszámgépek talán az egyik legkritikusabb környezet a szögletes érintkezési golyóscsapágyakhoz, amelyek megkövetelik a legmagasabb pontosságot és a merevséget.

Orsó támogatás: Ez egy elsődleges alkalmazás. A orsó egy szerszámgép -eszköz a működésének szíve, ahol a vágószerszám vagy a munkadarab forog. Ezeknek az orsóknak olyan csapágyakra van szükségük, amelyek ellenállnak a rendkívül nagy forgási sebességeknek, a nehéz vágóerőknek (mind sugárirányú, mind axiális), és fenntartják a mikron szintű pontosságot a megmunkált rész pontosságának biztosítása érdekében. Szögletes érintkezési golyóscsapágyak, gyakran nagyon mereven elrendezve illeszkedő készletek (például három vagy négy csapágy egy tandem/duplex konfigurációban), biztosítsa a szükséges merevséget, minimális kifutási és csillapítási tulajdonságokat, amelyek kulcsfontosságúak a precíziós csiszolás, az őrlés és a fordulási műveletek szempontjából.
Precíziós megmunkálás: Ezeknek a csapágyaknak a végtermék minőségére gyakorolt közvetlen hatását nem lehet túlbecsülni. Az a képességük, hogy minimalizálják a kifutást (eltérés a valódi forgástól) és az elhajlás közvetlenül a magasabb színvonalú, megmunkált alkatrészekhez vezet, szigorúbb tűréscel, kiváló felületi kivitelben és csökkentett csevegéssel, ami a gyártás hatékonyságának és a termék integritásának jelentős javulásához vezet.

2. Robotika

A robotika, különösen a fejlett gyártásban és az automatizálásban, nagymértékben támaszkodik a szögletes érintkezési gömbcsapágyak által kínált pontos és tartós mozgásvezérlésre.

Összekeverékek és működtetők: A robotkarok és a manipulátorok szögletes érintkezési golyóscsapágyakat használnak ízületek és működtetők A pontos, megismételhető mozgások elérése érdekében. Ezek a csapágyak támogatják a dinamikus működés során generált összetett kombinált terheléseket (axiális, radiális és momentumok), amelyek jelentősen hozzájárulnak a robotrendszer általános merevségéhez, pontosságához és sima mozgásához.
Nagy pontosságú mozgás: Az olyan alkalmazásokban, mint a műtéti robotok, az ipari összeszerelő robotok vagy az ellenőrző rendszerek, a sima, hátrányok nélküli és pontos mozgás, amelyet ezek a csapágyak megkönnyítenek, alapvető fontosságú a sikeres és megbízható működéshez. Gondoskodnak arról, hogy a robotmozgások pontosak legyenek, ami elengedhetetlen a finom vagy nagyon ismétlődő feladatokhoz.

3. Autóipar

Az autóipar szögletes érintkezési golyócsapágyakat használ számos kulcsfontosságú elemben, ahol a megbízhatóság és a terhelés-hordozó kapacitás nélkülözhetetlen.

Kerékcsapágyak: Sok modern autóipar kerékcsapágyak integrált szögletes érintkezési golyócsapágy egységek. Ezeket az egységeket úgy tervezték, hogy kezeljék a jármű súlyának jelentős radiális terhelését, valamint a kanyarodás, a fékezés és a gyorsulás során előállított jelentős tengelyirányú terheléseket. Ezeket hosszú életre és minimális karbantartásra tervezték.
Átviteli alkatrészek: Valami autóiparban átvitel és a differenciálművek, a szög érintkezési csapágyakat használják a tengelyek támogatására, amelyek mind a fogaskerekek sugárirányú rakományát, mind a spirális vagy ferde fogaskerekekből származó tolóerőt terhelik. A kombinált erők kezelésének képessége biztosítja a hajtáslánc hatékonyát és sima működését.

4. Repülési repülés

A repülőgépipar rendkívül magas igényeket támaszt az alkatrészek megbízhatóságára, a súlyhatékonyságra és a teljesítményre szigorú körülmények között, így a szögletes érintkezési golyóscsapágyak gyakori választássá válnak.

Motoralkalmazások: A repülőgépmotorokban szögletes érintkezési golyóscsapágyakat alkalmaznak különféle szakaszokban, beleértve sebességváltó alkatrészek, kiegészítő meghajtók és még a fő tengelyek is - Itt ellenállniuk kell a szélsőséges hőmérsékleteknek, a nagyon magas forgási sebességnek és az igényes terhelési feltételeknek, gyakran a pontos egyensúlyi követelményekkel.
Vezérlő rendszerek: Kritikus repülőgépekben is megtalálhatók Vezérlőfelületek, futómű mechanizmusok és egyéb működtető rendszerek Ahol a megbízhatóság, a pontosság és az alacsony súrlódás nem tárgyalható a biztonságos és hatékony repülési műveletekhez.

Itt található az alkalmazások összefoglaló táblája:

Ipar	Elsődleges alkalmazási területek	A csapágyak által biztosított legfontosabb előnyök
Szerszámgép	Orsók, forgóasztalok, ólomcsavarok	Nagy pontosságú, nagy merevség, alacsony kifutás, kiváló felületi kivitel az alkatrészeken
Robotika	Ízületek, hajtóművek, megfogók	Pontos mozgás, nagy megismételhetőség, kompakt kialakítás, kombinált terhelés -támogatás
Autóipar	Kerék csomópontok, átvitel, differenciálok	Magas megbízhatóság, kombinált radiális és tengelyirányú terhelési kapacitás, hosszú élettartam
Űrrepülés	Motor sebességváltók, vezérlőrendszerek, hajtóművek	Nagy sebességű képesség, szélsőséges hőmérsékleti tolerancia, kritikus megbízhatóság

V. Anyagok és gyártás

A szögletes érintkezési golyóscsapágyak teljesítményét, tartósságát és élettartamát mélyen befolyásolja azok az anyagok, amelyekből készülnek, és a gyártás pontosságát. Ezek a tényezők diktálják a csapágy azon képességét, hogy ellenálljon a terheléseknek, a sebességnek és a környezeti feltételeknek.

1.

A csapágygyűrűk és a golyók anyagának megválasztása kritikus jelentőségű annak szilárdságának, kopásállóságának és fáradtságának meghatározásához.

Acél típusok (például króm acél, rozsdamentes acél):::
- Chrome acél (AISI 52100 / 100Cr6): Ez a leggyakoribb és legszélesebb körben használt anyag a gyűrűk és golyók csapágyához a szokásos ipari alkalmazásokban. Ez egy magas széntartalmú króm acél, amelyről ismert Kiváló keménység, kiváló kopásállóság és magas fáradtság élettartama - Konzisztens teljesítménye és költséghatékonysága miatt a csapágy alkalmazások túlnyomó többségének választása.
- Rozsdamentes acél (például AISI 440C): Elsősorban olyan alkalmazásokban használják, ahol korrózióállóság A legfontosabb, mint például az élelmiszer -feldolgozóiparban, az orvosi berendezésekben, a tengeri környezetben vagy a kemény vegyi anyagoknak kitett környezetben. Miközben jó ellenállást kínál a rozsda és a festés, a terhelési képesség és a fáradtság élettartama általában alacsonyabb, mint a króm acélé, hasonló körülmények között.
Kerámia lehetőségek:
- Szilícium -nitrid (SI3N4) kerámia golyók: Ezeket egyre inkább meghatározzák a nagyteljesítményű, szögletes érintkezési golyóscsapágyakhoz, különösen nagysebességű alkalmazások - A kerámia golyók számos jelentős előnyt kínálnak az acélhoz képest:
  - Könnyebb súly: Jelentősen könnyebbek, mint az acélgolyók, ami drasztikusan csökkenti a centrifugális erőket nagy sebességgel. Ez vezet Kevesebb súrlódás, alacsonyabb hőtermelés , és egy hosszabb hatékony zsírélet .
  - Magasabb merevség és keménység: A kerámia golyók sokkal merevebbek és nehezebbek, mint az acél, hozzájárulva a megnövekedett csapágy merevségéhez és a fokozott kopásállósághoz.
  - Nem mágneses és elektromosan szigetelő: Nem mágnesesek és elektromos szigetelőként működhetnek, ideálisak azokhoz az alkalmazásokhoz, ahol a kóbor elektromos áramok károsíthatják a csapágyat.
  - A kerámia golyókkal rendelkező csapágyakat gyakran nevezik "Hibrid csapágyak" Mert a kerámia gördülő elemeket acélgyűrűkkel kombinálják.

2. ketrec anyagok

A ketrec (vagy rögzítő) egy kritikus elem, amely a gördülő elemeket (golyókat) elválasztja és ugyanolyan távolságra tartja a versenypályák körül. Anyagja befolyásolja a csapágy sebességképességét, a zajszintet, a kenés hatékonyságát és az általános élettartamot.

Acél ketrecek:
- Bélyegzett acél ketrecek: Ezek gyakoriak az általános célú csapágyaknál. Ők vannak robusztus, tartós , és alkalmas mérsékelt sebességekre és hőmérsékletekre. Költséghatékonyságuk miatt népszerű választássá teszik a sokféle alkalmazást.
- Módított acél ketrecek: Nagyobb szilárdságot kínál, és igényesebb alkalmazásokban használják, különösen, ha nagy terhelés vagy rezgés van.
Sárgaréz ketrecek:
- Módított sárgaréz ketrecek: Ezeket gyakran részesítik előnyben nagyobb sebesség és hőmérséklet Kiváló szilárdságuk miatt a kiváló kenőanyag (ami csökkenti a súrlódást) és a rezgések ellenállási képessége miatt. Ezek szintén kevésbé hajlamosak bizonyos típusú szennyeződés károsodására.
Polimer ketrecek (például poliamid, peek):
- Ezek könnyű ketrecek kiválóak nagyon nagy sebességű alkalmazások Alacsony súrlódásuk, csökkentett zajuk és minimális kenéssel való működés képessége miatt. Ugyanakkor specifikus hőmérsékleti korlátozásokkal rendelkeznek, és lehet, hogy nem alkalmasak a rendkívül magas hőmérsékletű környezetre. A Peek (poliéter -éter keton) magasabb hőmérsékleti ellenállást kínál, mint a standard poliamid.

Itt van a közös ketrec anyagok bontása:

Ketrec anyag típusa	Jellemzők	Tipikus alkalmazások
Bélyegzett acél	Robusztus, költséghatékony, jó az általános alkalmazásokhoz, a mérsékelt sebességhez és a hőmérséklethez.	Általános ipari gépek, autóipar.
Megmunkált sárgaréz	Nagy szilárdság, jó kenés, rezgésállóság, nagyobb sebességekhez és hőmérsékletekhez.	Szerszámgép orsók, szivattyúk, nagyteljesítményű ipari berendezések.
Poliamid (nejlon)	Könnyű, alacsony súrlódás, csendesebb működés, nagyon nagy sebességekhez, alacsonyabb hőmérsékleti határértékekhez.	Elektromos motorok, kis gépek, nagysebességű alkalmazások, ahol a hőt kezelik.
KANDIKÁL	Könnyű, kiváló a nagyon nagy sebességekre és magasabb hőmérsékletekre, mint a poliamid, a kémiai ellenállás.	Repülőgép, speciális nagysebességű gépek, orvosi berendezések, igényes ipari felhasználások.

3. Gyártási folyamatok

A szögletes érintkezési golyóscsapágyak pontossága és általános minősége a magasan fejlett és aprólékos szabályozott gyártási folyamatok közvetlen eredménye.

Precíziós csiszolás és befejezés: Mind a versenypályák (a belső és a külső gyűrűk hornyai), mind a golyók több szakaszban vannak precíziós csiszolás és szuper finanszírozás - Ez a többlépéses folyamat biztosítja a rendkívül sima felületeket, kivételesen szűk méretű tűréseket és az optimális geometriai pontosságot. Ezek a tényezők kritikusak a nagy pontosság elérése érdekében, minimalizálják a súrlódást és a hőtermelést, csökkentik a zajt és a rezgést, és végül meghosszabbítják a csapágy szolgálati élettartamát. Az esetleges hiányosságok ebben a szakaszban korai kudarchoz vezethetnek.
Minőségellenőrzés: A teljes gyártási folyamat során, a nyersanyag -ellenőrzéstől a végtermékig, Szigorú minőség -ellenőrzési ellenőrzések megvalósítják. Ez magában foglalja:
- Dimenziós ellenőrzés: Az összes alkatrész pontos méréseinek biztosítása.
- Felszíni befejezés elemzése: A versenypályák és a golyók simaságának igazolása.
- Keménységi tesztelés: Megerősítve az anyag deformációval és kopással szembeni ellenállását.
- Zaj- és rezgésvizsgálat: A csapágyakat gyakran megvizsgálják elfogadhatatlan zajszintek vagy rezgésminták szempontjából, amelyek a belső hibákat jelezhetik.
- Mindegyik csapágyat aprólékosan megvizsgálják, és gyakran végleges teljesítmény -ellenőrzést végeznek annak biztosítása érdekében, hogy megfeleljen a szigorú teljesítményszabványoknak és a megbízhatósági követelményeknek, mielőtt elhagyja a gyárat.

Vi. Telepítés és karbantartás

A megfelelő telepítés és a folyamatos karbantartás feltétlenül elengedhetetlen az élettartam, a megbízhatóság és a szögkontaktus -gömbcsapágyak maximalizálása érdekében. Még a legmagasabb minőségű csapágy is idő előtt meghibásodhat, ha nem kezeli, telepítve vagy megfelelően fenntartva.

1. Megfelelő telepítési technikák

A helytelen telepítés sajnos a korai csapágy meghibásodásának egyik fő oka. Ha időt vesz igénybe a bevált gyakorlatok követésére, megakadályozhatja a jelentős leállási időt és a költséges javítást.

Kezelés és rögzítés:
- A tisztaság kiemelkedő fontosságú: Mindig kezelje a csapágyakat aprólékosan tiszta környezetben. Még a por, szennyeződés vagy fémforgács apró részecskéi is csiszolóanyagként működhetnek, ami a versenypályák és a golyók precíziós földfelületein jelentős károkat okozhat, ami korai kopást és meghibásodást eredményez.
- Ellenőrzött erő alkalmazás: Soha ne alkalmazzon erőt közvetlenül a külső gyűrűre, amikor megpróbálja a csapágyat egy tengelyre szerelni. Ezzel szemben, ne alkalmazzon erőt a belső gyűrűre, amikor a csapágyat egy házba rögzíti. A rossz gyűrű felhasználása az erő alkalmazásához Brinell (Dent) a versenypályákon vagy a csapágy alkatrészeinek deformálásához. Ehelyett használja a megfelelőt szerelőeszközök mint például a csapágyfűtés (hőtáguláshoz), hidraulikus prések vagy speciális ütköző hüvelyek, amelyek biztosítják az erőt egyenletesen és közvetlenül a megfelelő csapágygyűrűre (az egyik sajtoltak).
- Precíziós igazítás: Győződjön meg arról, hogy a csapágy tökéletesen igazodik a rögzítési folyamat során. Az eltérés, akár enyhe is, az egyenetlen terheléseloszláshoz vezethet a gördülő elemek között, túlzott hőt generálva, növelve a súrlódást és korai lokalizált kopást okozva, amely drasztikusan lerövidíti az élettartamot.
A károk elkerülése: Kerülje a kalapáccsal vagy a túlzott ütközési erőt a telepítés során. Az ilyen tevékenységek könnyen deformálhatják a csapágygyűrűt, a versenypályát vagy a golyókat, ami vezeréshez (állandó behúzásokhoz), repedésekhez vagy egyéb károkhoz vezet, amelyek veszélyeztetik a csapágy integritását, és drasztikusan lerövidítik élettartamát. Mindig prioritássá tegye a szabályozott, akár erőt is.

2. Kenés

A kenés a csapágy életét. Alapvető fontosságú a súrlódás csökkentése a gördülő elemek és a versenypályák között, megakadályozni a kopást, a működés közben keletkező hő eloszlatását és a korrózió elleni védelmet.

Zsír vs olajkenés: A zsír és az olaj közötti választás nagymértékben függ a konkrét működési feltételektől és az alkalmazási követelményektől.

Kenőanyag -típus	Jellemzők	Ideális alkalmazások	Megfontolások
Grease	• Simplistic application<br>• Clean operation<br>• Stays in place well	• Most common type for a wide range of speeds and temperatures<br>• Sealed bearings	• Limited heat dissipation<br>• Re-kenés intervals are crucial
Olaj	• Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision	• Very high-speed applications<br>• High-temperature environments<br>• Precision spindles	• Bonyolultabb tömítő- és kézbesítési rendszereket igényel (például olaj-levegő, keringő)

Kenési intervallumok: Az újbóli lubrifikáció gyakorisága (zsírokhoz) vagy az olajcsere/ feltöltés számos tényezőtől függ, beleértve a csapágy működési sebességét, hőmérsékletét, alkalmazott terhelését és az alkalmazott kenőanyag-specifikus típusú típusú típusokat. Mindig kövesse a csapágy gyártó ajánlásait elsődleges útmutatóként. Alapvető fontosságú, hogy ezt emlékezzük A túlterhelés ugyanolyan káros lehet, mint az alsó lubrifikáció , potenciálisan túlzott hőtermeléshez vezethet, a megnövekedett súrlódás és még a pecsétek károsodása miatt.

3. A közös problémák hibaelhárítása

A csapágyhiba korai jeleinek azonosítása lehet a különbség az egyszerű javítás és a katasztrofális berendezések lebontása között, jelentős költségek és leállási idő megtakarítása.

A csapágy hibájának azonosítása: A gyakori mutatók, amelyek egy csapágyprobléma sugallnak:
- Szokatlan zaj: Az őrlés, a nyafogás, a sikoltozás, a csörgő vagy a kattintás a hangok gyakran kenési problémákra, szennyeződésre, kopásra vagy a versenypályák vagy a gördülő elemek kárára mutatnak.
- Túlzott rezgés: A szenzoros ellenőrző vagy rezgési elemző berendezések révén észlelt rezgési szintek növekedése erősen jelzi a csapágykárosodást, az eltérést vagy az egyensúlyhiányt.
- Rendellenes hő: A csapágyházból származó túlzott hőtermelés általában magas belső súrlódást sugall, gyakran a nem megfelelő kenés, a nem megfelelő előterhelés (túl szoros) vagy a belső sérülés miatt.
- Megnövekedett kifutás/játék: A észrevehető radiális vagy axiális játék (mozgás), amely korábban nem volt jelen, a belső kopást, az előterhelés elvesztését vagy a csapágy alkatrészeinek súlyos károsodását jelzi.
Megelőző karbantartás: A robusztus megelőző karbantartási program a kulcsa annak, hogy jelentősen meghosszabbítsák az életet és megakadályozzák a váratlan leállást. A kulcsfontosságú elemek a következők:
- Rendszeres ellenőrzések: Vizuális ellenőrzések a sérülések, szivárgás vagy a túlzott szennyeződések felhalmozódásának jeleit.
- Rezgési elemzés: Speciális eszközök használata a csapágy egészségügyi trendeinek ellenőrzéséhez és a romlás korai jeleinek észleléséhez.
- Hőmérséklet -megfigyelés: Rendszeresen ellenőrzi a csapágy házának hőmérsékleteit a lehetséges túlmelegedés problémáinak azonosítása érdekében.
- Ütemezett újrafogadás: Szigorúan betartva a gyártó által ajánlott kenési ütemterveket, valamint a megfelelő típusú és mennyiségű kenőanyagot.

Vii. A derékszögű érintkezési golyóscsapágy kiválasztása

A megfelelő szögkontaktus-gömbcsapágy kiválasztása egy kritikus döntés, amely közvetlenül befolyásolja a gépek teljesítményét, hosszú élettartamát és költséghatékonyságát. Számos kulcsfontosságú tényező gondos értékelése elengedhetetlen ahhoz, hogy kiválasztja azt a csapágyat, amely tökéletesen megfelel az alkalmazás igényeinek.

1. Fontos tényezők

Az ideális szögletes érintkezési golyóscsapágy kiválasztása magában foglalja a működési feltételek és a teljesítményigény szisztematikus értékelését. Ezen tényezők bármelyikének figyelmen kívül hagyása idő előtti kudarchoz vagy szuboptimális teljesítményhez vezethet.

Tényező	Leírás
Terhelési követelmények	Ez kiemelkedő fontosságú. Pontosan meg kell határoznia mindkettőt a sugárirányú terhelések nagysága és iránya and tengelyirányú terhelések - Az axiális terhelés egyirányú vagy kétirányú? Van -e jelentős sokkterhelés vagy rezgés? A specifikus terhelési kombináció közvetlenül befolyásolja a szükséges érintkezési szöget és az egyetlen csapágy vagy a duplex elrendezés (például DF, DB, DT) szükséges.
Sebesség- és működési feltételek	Értékelje a maximális működési sebesség És a kívánt Speed Factor (NDM) - A nagy sebesség gyakran kisebb érintkezési szögeket, speciális ketrec anyagokat (például peek vagy poliamid) és specifikus kenési módszereket (például olaj-levegő kenés) szükséges. Alapvető fontosságú, vegye figyelembe a üzemi hőmérsékleti tartomány És a környezeti környezet (például korrozív szerek, por, nedvesség vagy szélsőséges hőmérsékletek jelenléte).
Pontossági igények	Határozza meg a szükséges futási pontosság and merevség (merevség) a rendszeredből. Az olyan alkalmazások, mint a szerszámgép -orsók, rendkívül nagy pontosságot igényelnek, gyakran nagyobb precíziós osztályú csapágyakat igényelnek (például P4, P2), illesztett halmazokat és gondosan vezérelt előterhelést igényelnek a kifutás és az eltérés minimalizálása érdekében.
Merevség	Mennyire tolerálhatja az alkalmazást terhelés közben? Ha a magas merevség és a minimális tengelymozgás kritikus jelentőségű, akkor duplex elrendezések (Különösen a hátrányos vagy DB konfigurációra van szükség) szükséges a hajlítási pillanatok és a tengelyirányú eltolások elleni robusztus támogatáshoz.
Űrkötések	A házon belüli és a tengelyen található tengelyirányú és sugárirányú tér diktálja a megengedett csapágyméreteket (furat, külső átmérő, szélesség). Ez befolyásolhatja, hogy a legmegfelelőbb választás-e a kompakt egysor, a kettős sor vagy a négypontos érintkezőcsapágy.
Várt élet	Számítsa ki a kívánt magatartási szolgáltatási élettartamot, általában órákban vagy millióinak forradalmakban kifejezve. Ez a számítás a dinamikus terhelés besorolása alapján ( C ), statikus terhelés besorolása ( C 0 ) és azzal egyenértékű dinamikus terhelés ( P ), irányítja a megfelelő csapágy méretének és típusának kiválasztását, hogy megfeleljen a megbízhatósági céloknak.
Kenés típusa	A sebesség, a hőmérséklet és a karbantartási intervallumok alapján döntse el, hogy zsírkenés or olajkenés megfelelőbb. A nagy sebesség gyakran olajat igényel a jobb hőeloszláshoz, míg a zsír egyszerűbb alkalmazást és elszigetelést kínál számos szabványos felhasználáshoz.
Költség	A szükséges teljesítmény -specifikációkat egyensúlyba hozza a költségvetési korlátozásokkal. A magasabb precíziós osztályok, speciális anyagok (például a kerámia) és a komplex duplex elrendezések általában magasabb költségekkel járnak. Az optimális kiválasztás kiegyensúlyozza a teljesítményt a gazdasági életképességgel.

2. csapágyszámozási rendszer

A gyártó számozási vagy kijelölési rendszerének megértése feltétlenül elengedhetetlen a csapágy pontos azonosításához, cseréjéhez és kiválasztásához. Ez a "nyelv" a csapágy specifikus tulajdonságainak leírására.

A csapágyjelzések megértése: Minden csapágytípus és változat hozzárendelhető Megnevezés (cikkszám) a gyártó által. Ez az alfanumerikus kód nem önkényes; A csapágyról szóló létfontosságú információkat kódolja. Általában a következő részleteket tartalmazza:
- Alapvető dimenziók: Mint például a furat átmérője, a külső átmérő és a szélesség.
- Csapágy sorozat: Jelezve a dimenzió sorozatát és néha a terhelési kapacitást a furathoz viszonyítva.
- Belső kialakítás: Az érintkezési szög (például A, C, E), ketrec anyag (például M, T, F), valamint a belső távolság vagy az előterhelés meghatározása.
- Precíziós osztály: Jelzi a gyártási pontosságot (például P6, P5, P4, P2, a P2 a legnagyobb pontossággal).
- Különleges jellemzők: Például tömítések, pajzsok vagy specifikus kenés.
A gyártó katalógusainak értelmezése: A csapágygyártók átfogó katalógusokat biztosítanak, mind nyomtatásban, mind online, felbecsülhetetlen erőforrásokként szolgálnak. Ezek a katalógusok részletezik a konkrét számozási rendszereket, és kiterjedt műszaki előírást biztosítanak az egyes csapágyak megnevezéséhez. Információkat talál:
- Dinamikus terhelés besorolás ( C ): Az állandó sugárirányú terhelés, amelyet egy csapágy elviselhet egy meghatározott besorolási élettartamra (általában 1 millió fordulat)
- Statikus terhelés besorolás ( C 0 ): A statikus sugárirányú terhelés, amely megfelel a gördülő elem és a versenypálya teljes állandó deformációjának a leginkább stresszes érintkezési ponton.
- A sebesség korlátozása: Maximális megengedett működési sebesség különböző kenési módszerekkel.
- Méretek: A furat, a külső átmérő és a szélesség pontos mérése.
- Ajánlott működési feltételek: Útmutató a megfelelő alkalmazáshoz. Ezeknek a katalógusoknak a ismerete kulcsfontosságú a megalapozott és pontos kiválasztási döntések meghozatalához, biztosítva, hogy a választott csapágy a tervezett alkalmazásban várt módon teljesítse.

Következtetés

Ez az átfogó útmutató feltárta a bonyolult világot szögletes érintkezési golyóscsapágyak , megvilágítva az egyedi tervezésüket, változatos alkalmazásaikat és jelentős előnyeiket. Bemerültünk arra, hogy mi határozza meg ezeket a csapágyakat, miért gyakran az előnyben részesített választás más típusokkal szemben, és hogy a belső mechanikájuk lehetővé teszi számukra a komplex terhelési kombinációk hatékony kezelését.

1. A kulcsfontosságú pontok áttekintése

Az útmutatóban az alapvető szempontokat lefedtük, amelyek a szögletes érintkezési golyóscsapágyak nélkülözhetetlenné teszik a modern gépeket:

A formatervezés megértése: Meghatároztuk a szögletes érintkezési golyóscsapágyakat azáltal, hogy képesek egyidejűleg kezelni mind a radiális, mind a tengelyirányú terhelést, a kritikus által vezérelt érintkezési szög - Különböző konfigurációkat fedeztünk fel, beleértve egysoros, kettős soros és négypontos érintkezési csapágyak , valamint a döntő szerepe duplex elrendezések (DF, DB, DT) a fokozott merevség és a terhelési kapacitás érdekében.
Főbb jellemzők és előnyök: Kiemeljük kiemelkedő képességeiket nagy terhelési kapacitás , a komplex terhelési kombinációk hatékony kezelése. Veleszületett kialakításuk kivételes lehetővé teszi nagy sebességű teljesítmény és hozzájárul a figyelemre méltóhoz pontosság és merevség , Minimalizálja a kifutást és az eltérést a kritikus alkalmazásokban.
Változatos alkalmazások: Láttuk, hogy ezek a csapágyak hogyan létfontosságúak számos iparágban, a beillesztett pontosságtól kezdve szerszámgép and robotika az igényes környezetekhez autóipar and űrrepülés alkatrészek.
Anyagok és gyártási kiválóság: Megvizsgáltuk az anyagválasztás fontosságát, beleértve króm acél és rozsdamentes acél , és az előnyei kerámia lehetőségek A fokozott teljesítmény érdekében. A különféle hatásokra is megérintettük ketrec anyagok És a szigorú precíziós gyártási folyamatok amelyek biztosítják a minőséget és a megbízhatóságot.
Telepítés és karbantartás A bevált gyakorlatok: Végül hangsúlyoztuk, hogy még a legjobb csapágyak is megkövetelik Megfelelő telepítési technikák és szorgalmas lubrication A tervezett élettartam elérése érdekében, és betekintést nyújtottunk a Általános kérdések hibaelhárítása A korai meghibásodás megakadályozása érdekében.

2. A szögletes érintkezési golyóscsapágyak jövője

A szögletes érintkezési golyóscsapágyak utazása messze nem ért véget. Ahogy a technológia folytatja könyörtelen felvonulását, számos kulcsfontosságú fejleményre számítunk, amelyek tovább javítják képességeiket és kibővítik alkalmazásukat:

Fejlett anyagok: Várható az anyagtudomány folyamatos innovációja, ami még könnyebb, erősebb és több hőmérséklet-ellenálló acél és kompozit fejlesztéséhez vezet. A fokozott kerámia alkatrészekkel rendelkező hibrid csapágyak egyre gyakoribbá válnak, és a sebesség és a hatékonyság határát tolja, miközben csökkentik a súrlódást és a hőt.
Fokozott pontosság és teljesítmény: A gyártási pontosság kétségtelenül eléri az új magasságokat, lehetővé téve a csapágyakat, amelyek még szigorúbb tűrésűek és jobb felületi felületek vannak. Ez lehetővé teszi a nagyobb forgási sebességet, a nagyobb terhelési sűrűségeket a kompaktabb mintákon belül és a hosszabb működési élettartamban.
Intelligens csapágy technológia: Az "intelligens" tulajdonságok, például a beágyazott érzékelők integrációja a hőmérséklet, a rezgés és a kenési állapot valós idejű megfigyelésére egyre inkább elterjedt. Ez a technológiai ugrás lehetővé teszi a rendkívül pontosságot prediktív karbantartás , lehetővé téve az üzemeltetők számára, hogy előrejelzzék és kezeljék a lehetséges problémákat, mielőtt azok költséges kudarcokhoz vezetnek, ezáltal optimalizálják az üzemidőt és meghosszabbítsák mind a csapágyak, mind az általuk támogatott gépek élettartamát.

Mivel az iparágak továbbra is a sebesség, a pontosság és a hatékonyság határait tolja, a szögletes érintkezési golyóscsapágyak továbbra is kritikus lehetővé teszik a technológiát, amely folyamatosan fejlődik, hogy megfeleljen a mérnöki kihívások következő generációjának.

Web menü

Termékkeresés

Nyelv

Kilépés a menüből

news

A szögletes érintkezési golyóscsapágyak megértése: Átfogó útmutató

I. Bevezetés a szögletes érintkezési golyóscsapágyakba

1. Mi az a szögletes érintkezési golyóscsapágy?

2. Miért válassza a szögletes érintkezési golyóscsapágyakat?

Ii. A tervezés és a funkcionalitás megértése

1. Hogyan működnek a szög érintkezési csapágyak

2.
